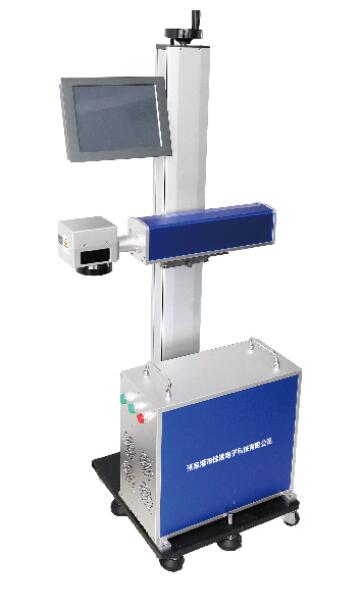

G1000光纖激光噴碼機標準型
G1000-BZ10/20/30/50
設備原理
激光打標機的核心部件是主振功率放大(MOPA)、Q調制和高重頻率脈沖摻鐿光纖激光器,高可靠性的直流電源在專用控制卡的控制下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套的5mm傳輸光纖中使摻鐿雙包層光纖中產生1.06微米波長的激光,激光在傳輸過程中不斷被放大后擴束輸出。擴束后的激光束投射到振鏡掃描器上,通過計算機控制振鏡快速轉動及激光的開關,使激光束在X、Y方向掃描,通過F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上,使之表面瞬間燒蝕,汽化,最后在工件表面形成需要的各種圖形符號。
產品介紹
LX-3000光纖激光打標機是目前世界上******進激光打標設備??蓮V泛應用于各種流水線飛行打標和高速靜態打標行業,能滿足多種高精度、高效率的激光打標需要,采用************水平的光纖激光器和進口零配件,打標精度高,速度快,性能穩定,壽命長達10萬小時。

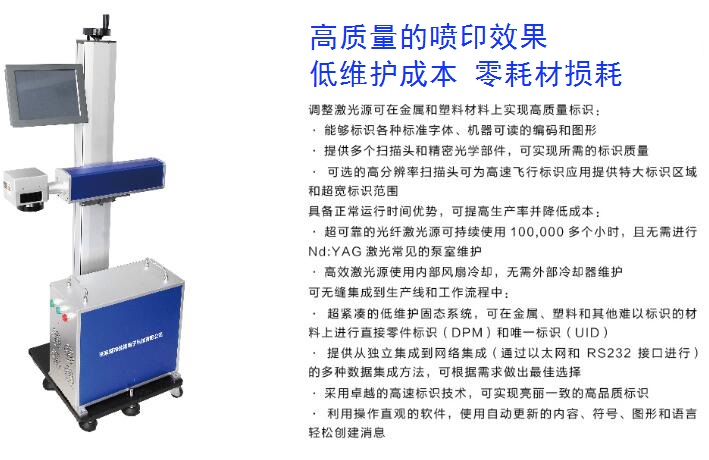

性能特點
l 激光在光纖波里受振蕩加大,損耗小,穩定性好,不受外界塵氣和機械松動的影響,輸出的激光光束穩定。
l 免維護操作,10萬小時免維護。
l 加工速度快,加工速度是傳統激光打標機的2-3倍。
l 全風冷光纖激光器、無耗材 、低維護、光電轉化率高、功耗小(≤800W)、使用成本底。
l 一體化設計,體積小(有一體機柜和便攜式可選)。
l 環境適應能力強,可在震動、沖擊、粉塵、濕度等環境下連續正常工作,易于實現與光纖的耦合,可實現遠距離工作。
l 可進行條形碼、二維碼、文字圖形、規則和不規則流水號等打標。
l 軟件運行于WINDOWS平臺,中/英文界面,能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等軟件的文件格式,如PLT、PCW、DXF、BMP等,同時也能直接使用SHX、TTF字庫。
應用領域
適合電子元器件,電工產品,IT產業,汽車配件,五金工具制品,精密器械,禮品飾品,醫療器械等高端產品的精密、精細標識打印。典型應用如,塑膠(PA66)隔熱條激光飛行打標,金屬標牌自動上下料激光打標,包裝盒體在線激光打標機等。

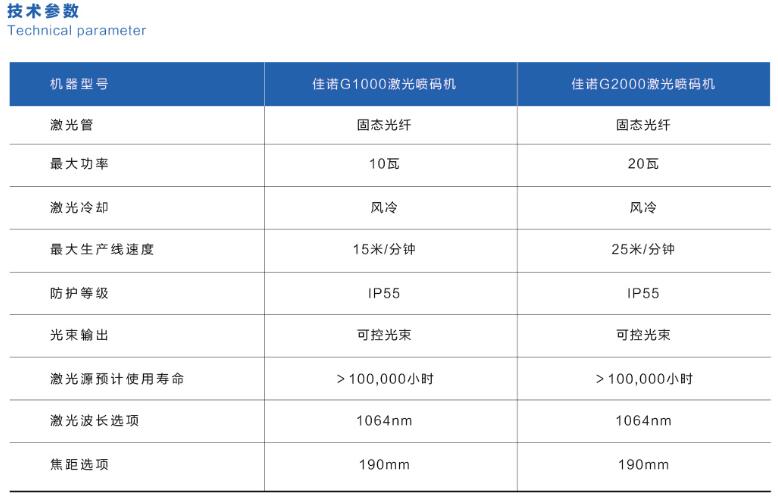

技術參數
激光輸出功率:5W/10W/20W
光束質量M2: <2
激光波長: 1064nm
冷卻方式:風冷
脈沖頻率:20KHz -100KHz
打標范圍:110mm×110mm (可訂制)
雕刻線速: ≤7000mm/s
雕刻深度: ≤0.3mm
最小線寬: 0.015mm
最小字符: 0.15mm
重復精度: ±0.003mm
供電要求:AC/220V/50HZ
整機功率:≤800W
樣品圖片
暫無信息
